Сейчас мне некогда, ближе к вечеру перерисую. Если чо, Igors, подкорректирует.

Ок. Я тоже на работе. Да я и не тороплюсь



[Aivar]

Да. Все сам. От гвоздя до гвоздя.

Круто. Молодец, аккуратно всё получилось.
Это я тебе как художник художнику говорю
Да, с шлангами я погорячился, яж думал у тебя сарайка с лейкой в потолке

Буду искать. У меня по дороге на дачу до фига очень крупных строительных магазинов и рынков. Тем более мне надо то будет всего 2-3 трубы. Может у кого остатки завалялись.

Так конечно на рынках смотри всё. Там и дешевле, и выбор не плохой, и трубу тебе хоть метр отрежут. Не знаю, но у нас отстёгивают от бухты сколько душе твоей требуется.



[evgeniy1257]

Круто. Молодец, аккуратно всё получилось.
Это я тебе как художник художнику говорю
.

мерси

сарайка с лейкой в потолке

.

Ну так и есть летняя сарайка с лейкой в потолке Надо конечно в доме капитальное что-то делать, но на это сейчас ни денег нет, ни времени. Тем более сейчас стройматериал сам знаешь как кусается...
Делать какой-нибудь санузел как у Сереги с золотым унитазом

и трубу тебе хоть метр отрежут. Не знаю, но у нас отстёгивают от бухты сколько душе твоей требуется.

Насчет труб не узнавал. Я просто с ними (металлопластом) ни разу не связывался. Может и режут. А вот шланги, как у вас, точно нет. Мне нужно было 5 метров всего, объездил все рынки - фиг - везде только бухты, минимум 25. Хочешь бери, хочешь смотри. Пришлось бухту брать.



[Aivar]

Насчет труб не узнавал. Я просто с ними (металлопластом) ни разу не связывался. Может и режут.

Режут, это точно.
Лучше с запасом брать. Она не дорогая. Гнуть её конечно не так легко как гибкую подводку. В смысле того, что если перестараться с меньшим радиусом, можно переломить.
Для большей аккуратности можно уголки взять такие:

под 3/4
Это в те места где гнуть нужно под 90 градусов.

Щас я тебе раскладку распишу



[evgeniy1257]

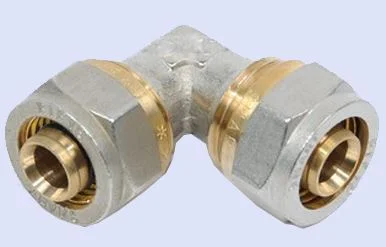

Посмотреть вложение 240729 под 3/4
Это в те места где гнуть нужно под 90 градусов.

А. Спасибо. Надо подумать где у меня такой острый угол.... ??? От бочки вниз точно все 90, в стене, и к нагревателю (он же с нижней подводкой, а труба пойдет сверху) значит еще 2, даже 3, там вообще получается квадрат ... и к смесителю 1... Блин! У меня там все углы острые!!! 5 штук насчитал. Эх, плюсуй... , ужмусь с аванса...



[Aivar]

ужмусь с аванса...

Сильно не разоришься, зато на много аккуратнее будет.



[Aivar]

Ну ладно.

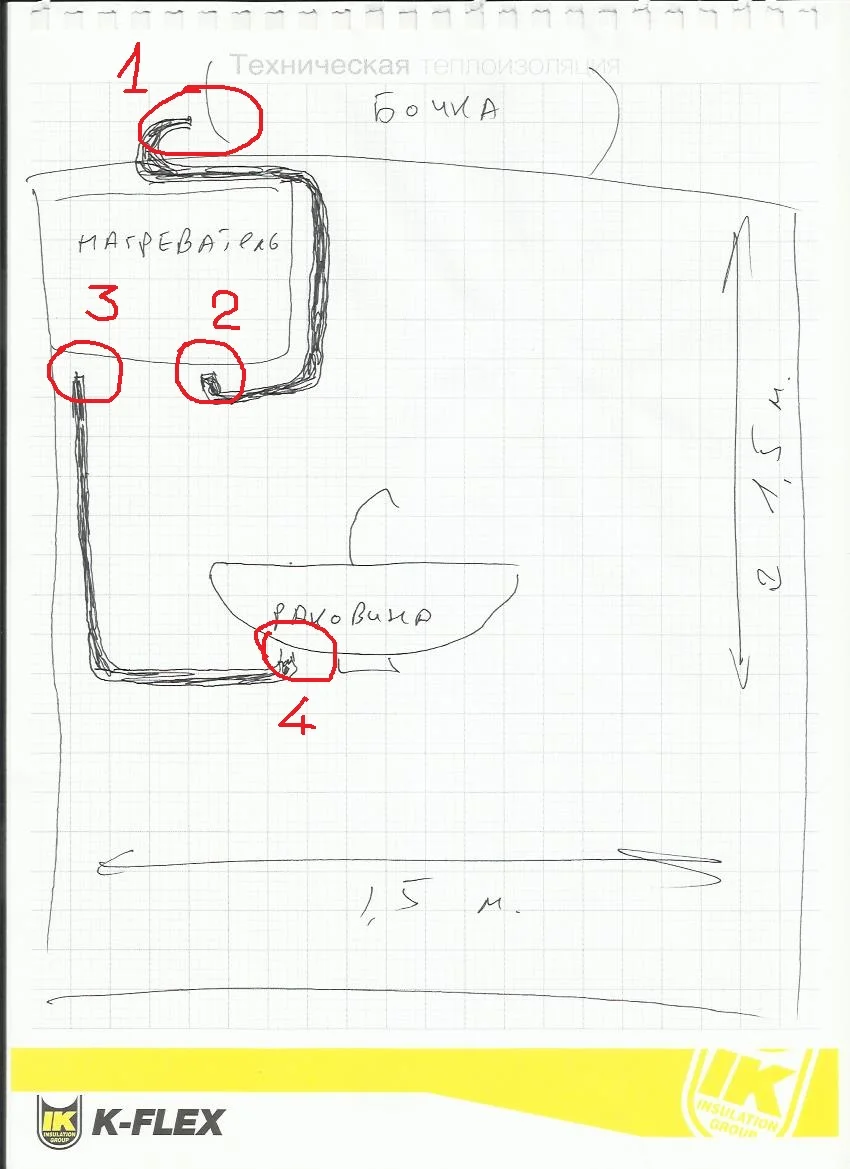

По твоему рисунку:

Узел один всё так же, только всё на 3/4.

бочёнок на 3/4. Конец с длинной резьбой в бочку.
Можно вместо шайб и контрагаек купить две вот такие гайки на 3/4

Что быстрее на глаза попадётся.
Между ними и стенкой бак вырежешь какие нибудь прокладки из резины. Или автогерметиком вымажешь, если есть.

Когда соберёшь этот узел, привернёшь к нему со стороны короткой резьбы вот такой фитинг:

с внутренней резьбой под 3/4 (бочонок из бака)

или такой:

если хочешь сразу вниз выводить через потолок. (в углу например)

Дальше прикручиваешь к нагревателю два таких же фитинга:

но уже со стороны зажима трубы - 3/4, а под резьбу на 1/2 (стандарт на водонагревателях)
Ну или уголком

на 1/2 (резьба) если сразу от водонагревателя в сторону (90 градусов) отводить.
Там уж сам смотри, как удобнее и аккуратнее будет. Всё от твоей фантазии зависит.

Ну и в кран умывальника впиндюришь один из двух таких:

Это зависит какой у тебя там отход.

Всё. Когда всё висит и сверкает выгибаешь трубу как надо, по обеим концам вставляешь гайки от фитингов, потом обжимные кольца латунные:

и немного (чуть чуть) развальцевав конец трубы одеваешь её на штуцер фитинга. Натягиваешь обжимное кольцо (латунное) и затягиваешь гайку двумя ключами. И так во все фитинги.



[Aivar]

Да, ещё я бы поставил шаровый кран под самым потолком (врезать в трубу)

с фитингами с обеих сторон под трубу 3/4
Это конечно дорого, но при случае, когда нужно срочно лезть в систему (мало ли), а бак полный, он не заменим. Закрыл воду, перебрал, открыл. Не нужно будет бочку сливать полностью.



[evgeniy1257]

Да, ещё я бы поставил шаровый кран под самым потолком (врезать в трубу)

Посмотреть вложение 240743 с фитингами с обеих сторон под трубу 3/4
Это конечно дорого, но при случае, когда нужно срочно лезть в систему (мало ли), а бак полный, он не заменим. Закрыл воду, перебрал, открыл. Не нужно будет бочку сливать полностью.

А, да. Правильно. А его на улице можно поставить?



[Aivar]

А его на улице можно поставить?

Можно наверное, у меня в огороде стоят. Главное с водой на зиму не оставить Я уже нынче третий раз меняю Вроде сливаю осенью, и открытым оставляю, а всё равно из подвала видимо натекает и рвёт.



[evgeniy1257]

Ну ладно.
По твоему рисунку:

Узел один всё так же, только всё на 3/4.
Посмотреть вложение 240738 бочёнок на 3/4. Конец с длинной резьбой в бочку.
Можно вместо шайб и контрагаек купить две вот такие гайки на 3/4
Посмотреть вложение 240737 Что быстрее на глаза попадётся.
Между ними и стенкой бак вырежешь какие нибудь прокладки из резины. Или автогерметиком вымажешь, если есть.

Когда соберёшь этот узел, привернёшь к нему со стороны короткой резьбы вот такой фитинг:
Посмотреть вложение 240739 с внутренней резьбой под 3/4 (бочонок из бака)

или такой:
Посмотреть вложение 240740 если хочешь сразу вниз выводить через потолок. (в углу например)

Дальше прикручиваешь к нагревателю два таких же фитинга:
Посмотреть вложение 240739 но уже со стороны зажима трубы - 3/4, а под резьбу на 1/2 (стандарт на водонагревателях)
Ну или уголком
Посмотреть вложение 240740 на 1/2 (резьба) если сразу от водонагревателя в сторону (90 градусов) отводить.
Там уж сам смотри, как удобнее и аккуратнее будет. Всё от твоей фантазии зависит.

Ну и в кран умывальника впиндюришь один из двух таких:
Посмотреть вложение 240741 Это зависит какой у тебя там отход.

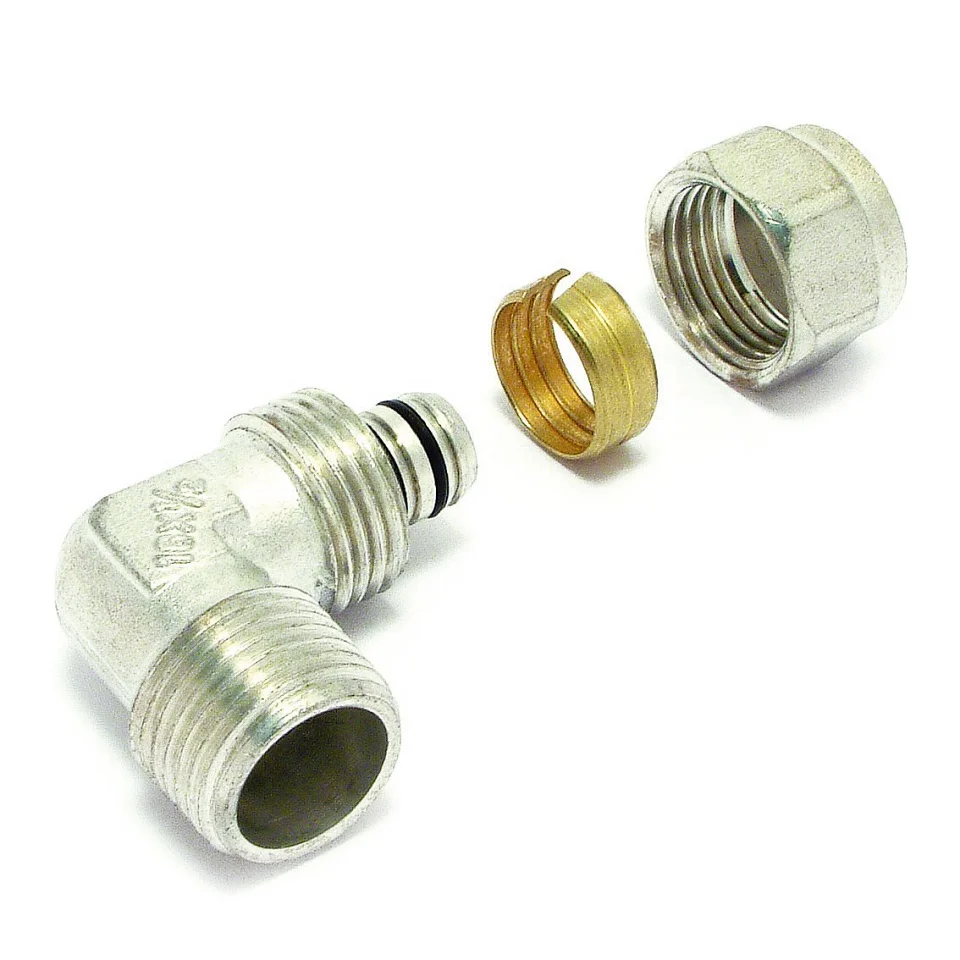

Всё. Когда всё висит и сверкает выгибаешь трубу как надо, по обеим концам вставляешь гайки от фитингов, потом обжимные кольца латунные:
Посмотреть вложение 240742
и немного (чуть чуть) развальцевав конец трубы одеваешь её на штуцер фитинга. Натягиваешь обжимное кольцо (латунное) и затягиваешь гайку двумя ключами. И так во все фитинги.

СПАСИБО!!! Да, один угловой нужен будет сразу от нагревателя.



[evgeniy1257]

Можно наверное, у меня в огороде стоят. Главное с водой на зиму не оставить Я уже нынче третий раз меняю Вроде сливаю осенью, и открытым оставляю, а всё равно из подвала видимо натекает и рвёт.

Да, сосед тоже воду с бочки слил и кран закрыл. Один фиг разорвало, видно вода в кране осталась. А труба мне нужна металлопласт на 3/4 ? Это белые такие?

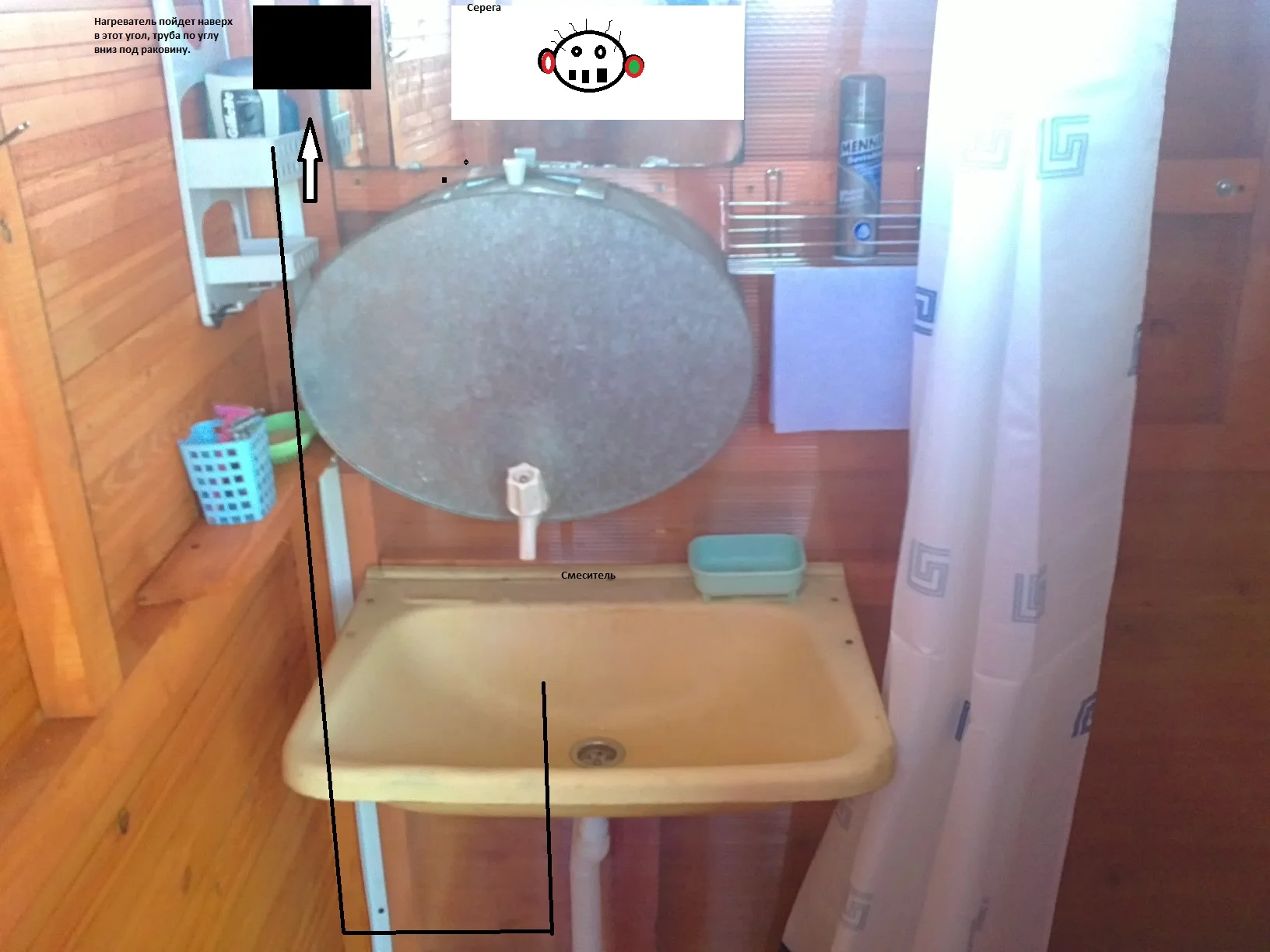

Вот, нашел старую фоту. Сейчас рукомойник другой пластиковый и раковина другая, но суть таже. Наверх вешаю нагреватель, а трубу под раковину и там уже гибкий шланг к смесителю.



[Aivar]

А труба мне нужна металлопласт на 3/4 ? Это белые такие?

Да. У тебя после всего примерно вот так будет

а трубу под раковину и там уже гибкий шланг к смесителю.

А вот гибкий шланг это не есть хорошо. Уж больно он тонкий.
Если ещё не прикупил смеситель, то лучше вот типа такого возьми:

Что бы снизу резьба была. Тогда ты давление не нарушишь.
И ещё. Уголки для металлопластковых труб тоже будут препятствовать давлению. Это если сравнивать трубы без них (просто с изгибами) И чем их больше будет. тем больше сопротивляемость воде.
Это информация к размышлению.



[Igors]

При работе с металлопластиковой трубой , чтобы не порвать резинки на фитингах , обычно развалцовывают и снимают внутреннею фаску в трубе вот таким колибром или подобного типа .

Зы можно фитингом развальцевать а фаску аккуратно строительным ножом снять .



[Igors]

А труба мне нужна металлопласт на 3/4 ? Это белые такие?

Там идёт 16 , 20 , 25 диаметры . Белая .3/4 это резьбы , обычно так называют металлическую трубу с 20 внутренним диаметром .



[evgeniy1257]

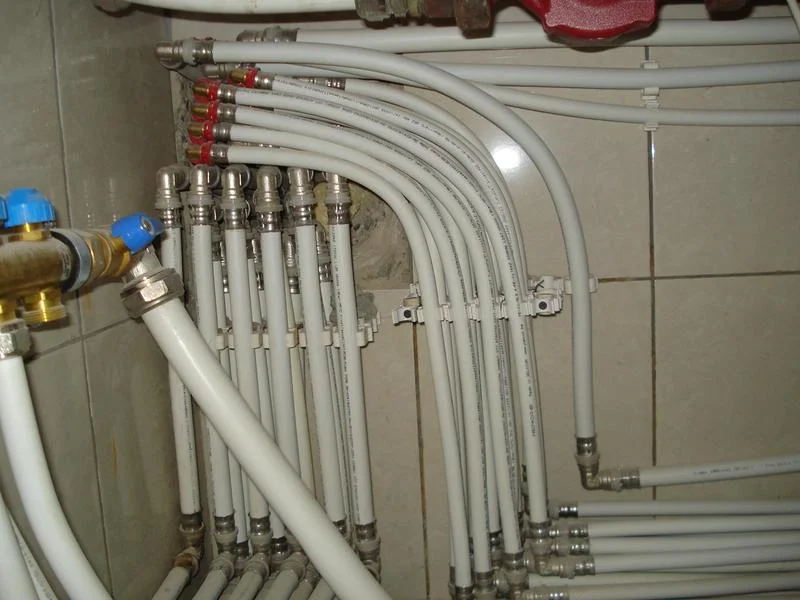

Да. У тебя после всего примерно вот так будет

Посмотреть вложение 240754


.

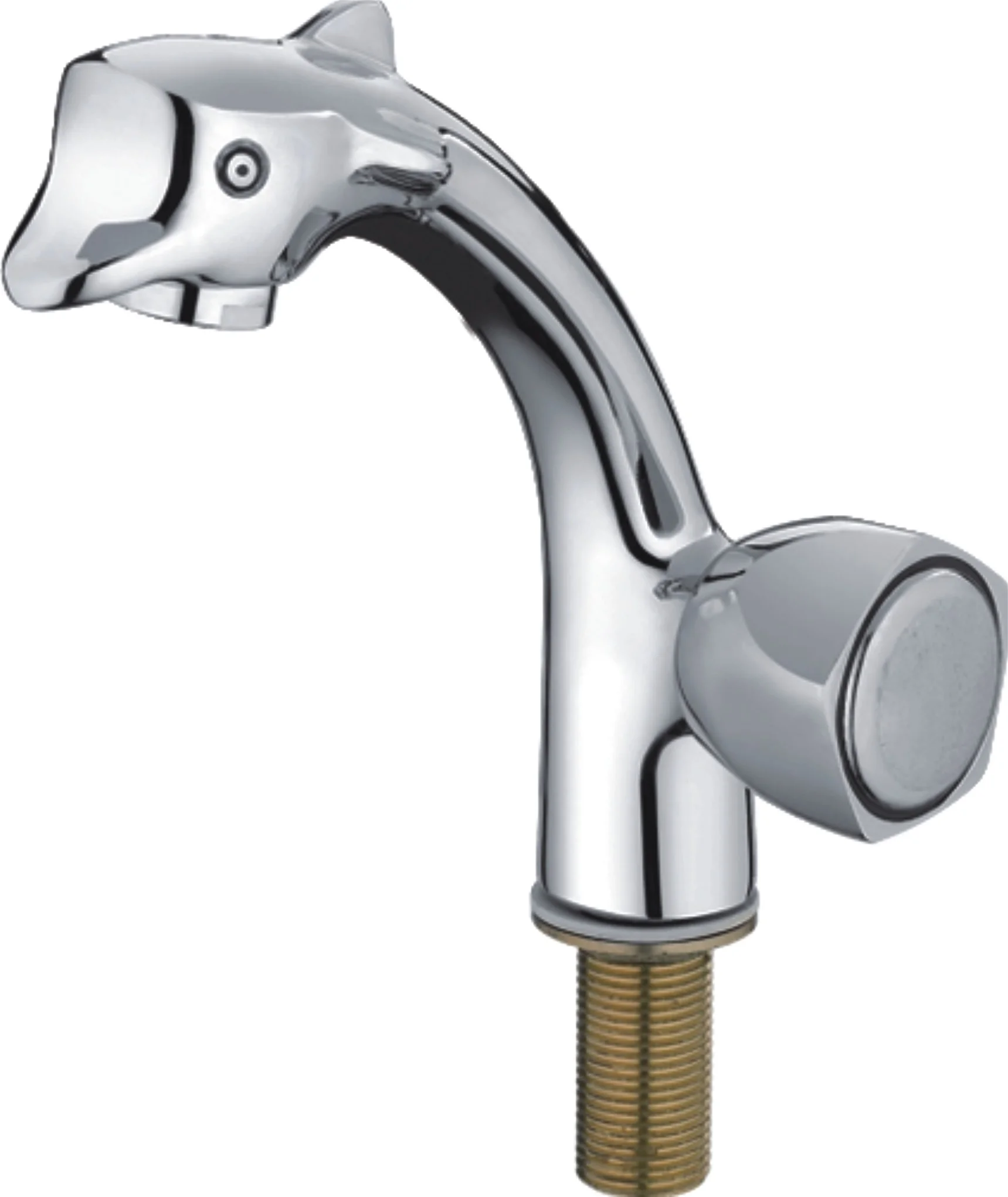

Если ещё не прикупил смеситель, то лучше вот типа такого возьми:

Посмотреть вложение 240757
Что бы снизу резьба была. Тогда ты давление не нарушишь.
.

Блин, такой я наверно фиг где найду.... , ладно, поищу конечно....

И ещё. Уголки для металлопластковых труб тоже будут препятствовать давлению. Это если сравнивать трубы без них (просто с изгибами) И чем их больше будет. тем больше сопротивляемость воде.
Это информация к размышлению.

Понял, спасибо. Попробую сделать как можно меньше острых углов. Но к нагревателю без них не обойтись , там же вообще круг получается. Об бочки в стену без угла тогда брошу, пусть торчит, там один фиг забор.



[evgeniy1257]

При работе с металлопластиковой трубой , чтобы не порвать резинки на фитингах , обычно развалцовывают и снимают внутреннею фаску в трубе вот таким колибром или подобного типа .

Зы можно фитингом развальцевать а фаску аккуратно строительным ножом снять .

Если он не дорогой тогда можно и купить будет. Вообще надо в ютубе поискать как их развальцовывать, ни разу не делал, и не знаю как.

Там идёт 16 , 20 , 25 диаметры . Белая .

А мне какая нужна??? 3/4 чему равна?



[Aivar]

обычно развалцовывают и снимают внутреннею фаску в трубе вот таким колибром

Ну они обычно не дешёвые.
Я пруток нашёл с чуть меньшим диаметром, вставляю в трубу см на пять и по кругу оборачиваю. Нормально. Прокладки не задирает.

Блин, такой я наверно фиг где найду.... , ладно, поищу конечно....

На рынке сто пудово найдёшь.

Попробую сделать как можно меньше острых углов. Но к нагревателю без них не обойтись , там же вообще круг получается. Об бочки в стену без угла тогда брошу, пусть торчит, там один фиг забор.

Смотри уж сам. Можно и без уголков красиво сделать.



[Igors]

Если он не дорогой тогда можно и купить будет. Вообще надо в ютубе поискать как их развальцовывать, ни разу не делал, и не знаю как.

А мне какая нужна??? 3/4 чему равна?

Дополнил выше . Как минимум 20 .



[Aivar]

А мне какая нужна??? 3/4 чему равна?

Скажешь 3/4 и всё
